PLANS D'EXÉCUTION

L'ESSENCE DES PLANS D'EXÉCUTION

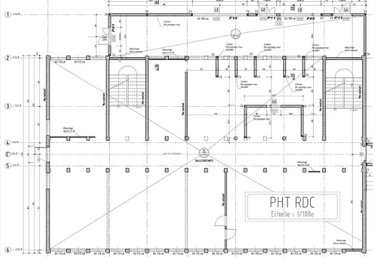

Les plans d'exécution sont l'essence et la concrétisation du projet architectural. Réalisés par l'ingénieur structure, ils sont élaborés après un examen approfondi de la conception et de la modélisation de la structure, des analyses et des notes de calcul, le tout suivi de vérifications et de contrôles rigoureux.

UNE ADAPTATION AUX TYPES DE STRUCTURES

Les dessins d'exécution sont la concrétisation des plans architecturaux en éléments structurels détaillés. Selon le matériau, nous réalisons :

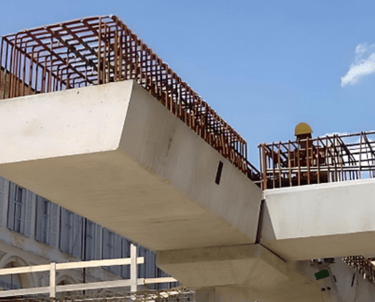

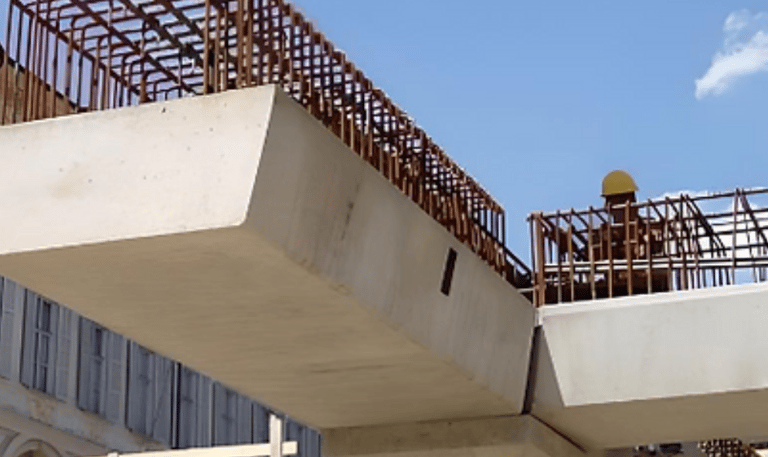

• Pour les bâtiments en béton : plans de ferraillage, de coffrage, etc.

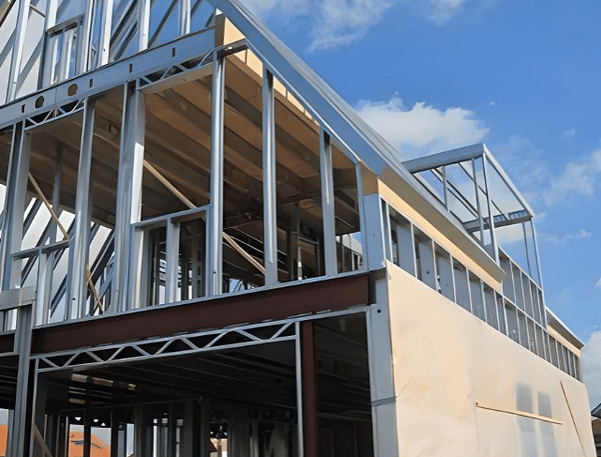

• Pour les charpentes métalliques : plans d'assemblage de poteaux et de poutres, etc.

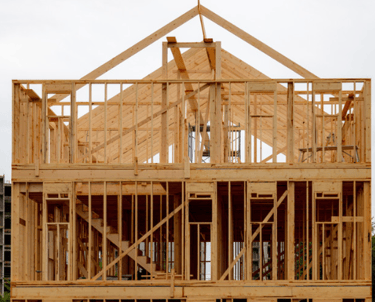

• Pour les charpentes en bois : des plans similaires.

ASSEMBLAGES STRUCTURES

Découvrez nos projets d'exécution de travaux variés et innovants.

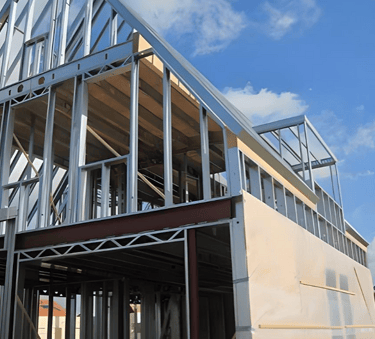

CHARPENTE MÉTALLIQUE

Les plans de charpente métallique sont exécutés conformément aux normes CM66, NV 65, N84 NF Afnor et EN EC3 Eurocodes.

Les études de modélisation des structures métalliques sont réalisées en fonction des combinaisons de paramètres ELU et ELS. Le dimensionnement des sections est effectué en tenant compte des sollicitations internes et externes, notamment : les moments, les efforts tranchants, les efforts normaux, les contraintes de cisaillement, la déformée, la torsion, le flambement et le déversement.

Chaque section de la charpente métallique est représentée par un dessin de détail, essentiel à la mise en œuvre de la construction.

STRUCTURE EN BÉTON ARMÉ

Les plans de béton sont exécutés conformément aux normes BAEL 91-99, PS92, NV65, N84 NF Afnor, ainsi qu'aux Eurocodes EN EC3 et EN EC8.

Nous réalisons les plans des éléments en béton armé après la modélisation de la structure et l'analyse des calculs. Ces études sont basées sur les sollicitations internes et externes selon les combinaisons ELU et ELS.

Nous fournissons les plans de détail des sections de poteaux, de poutres et de planchers-dalles. Nous élaborons des plans clairs et précis afin de faciliter la bonne exécution des travaux de construction.

Les plans de charpente sont exécutés conformément aux normes B71, NV65, N84 NF Afnor et Eurocode EC5.

Nous modélisons ensuite les sections de la structure en bois en appliquant les combinaisons ELU et ELS. Cette étape nous permet d'analyser et de calculer l'ensemble de la structure.

À la suite de ces analyses et calculs, nous fournissons des plans de détail et d'assemblage (pannes, chevrons, arbalétriers, sablières, traverses, poinçons, entraits, poteaux, fermes, planchers, etc.) pour la réalisation et la mise en œuvre de la charpente en bois.

STRUCTURE ASSEMBLAGES CHARPENTE BOIS
